Vista anteriore

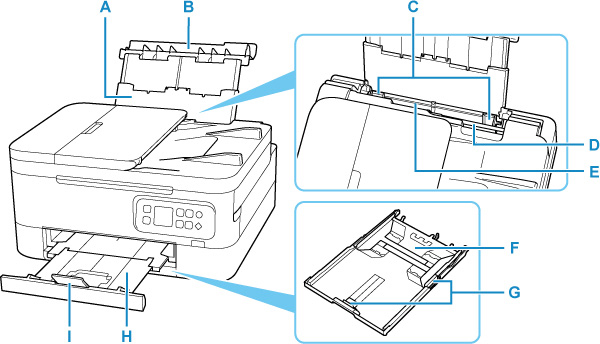

- A: Supporto per la carta
- Estendere per caricare la carta nel vassoio posteriore.
- B: Coperchio del vassoio posteriore
- Aprire per caricare la carta nel vassoio posteriore.
- C: Guide della carta
- Allineare le guide su entrambi i lati della risma di carta.
- D: Coperchio dell'alimentatore manuale
-
Impedisce che oggetti estranei cadano nell'alimentatore manuale.
Aprirlo per fare scorrere le guide della carta e chiuderlo prima di eseguire la stampa.
- E: Vassoio posteriore
-
Caricare la carta qui. È possibile caricare contemporaneamente due o più fogli dello stesso tipo e formato. L'alimentazione avviene automaticamente, un foglio alla volta.
- F: Cassetto
-
Caricare carta comune in formato A4, B5, A5 o Letter nel cassetto, quindi inserirlo nella stampante.
- G: Guide della carta
- Allineare le guide sui lati destro/sinistro/anteriore della risma di carta.
- H: Vassoio di uscita della carta
- I fogli stampati vengono espulsi. Estrarlo prima di stampare.
- I: Supporto di uscita della carta
- Aprire per sostenere la carta espulsa.

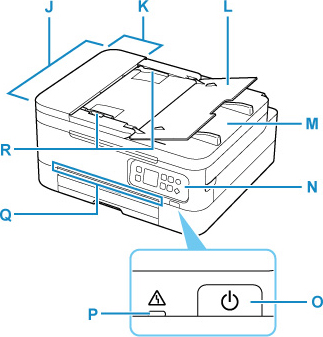

- J: ADF (Alimentatore automatico documenti)
-
Caricare qui un documento. I documenti caricati nel vassoio dei documenti vengono sottoposti automaticamente a scansione un foglio alla volta.
- K: Coperchio dell'alimentatore documenti
- Aprire quando si eliminano i documenti inceppati.
- L: Vassoio dei documenti
- Aprire per caricare un documento nell'ADF. È possibile caricare due o più fogli del documento della stessa dimensione e del medesimo spessore. Caricare il documento con il lato da sottoporre a scansione rivolto verso l'alto.
- M: Slot di uscita dei documenti
- I documenti sottoposti a scansione dall'ADF vengono consegnati qui.
- N: Pannello dei comandi
-
Consente di utilizzare la stampante o di modificarne le impostazioni.
- O: Pulsante ON
-
Consente di accendere e spegnere la stampante. Prima di accendere la macchina, verificare che il coperchio dei documenti sia chiuso.
- P: Indicatore di Allarme (Alarm)
- Si accende o lampeggia quando si verifica un errore.
- Q: Barra di stato
- Si accende o lampeggia per indicare che la stampante è in funzione o quando si verifica un errore.
- R: Guida documenti
- Regolare tale guida per adattarla alla larghezza del documento nell'ADF.

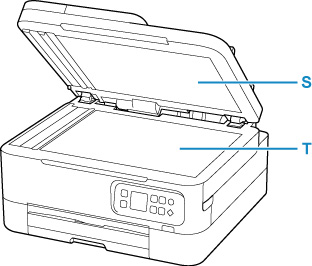

- S: Coperchio dei documenti
- Aprire per caricare un originale sul piano di lettura.
- T: Piano di lettura
- Caricare qui un originale.
